Обозначение маркировки двигателя АИР56В2
АИР 56 B 2 Y3
АИР — общепромышленная серия электродвигателей (аналоги: АИРМ, 5А, 5АМ, 5АИ, 4АМУ, 4АМ и другие);
56 — габарит двигателя (общепринятое расстояние от оси вращения до плоскости крепления: 56 мм);
B — исполнение длины сердечника;
2 — количество пар полюсов, соответствует частоте вращения ротора около 3000 об/мин;
Y3 — климатическое исполнение «умеренный климат» по ГОСТ 15150-69.
Все технические параметры трехфазного электродвигателя АИР56В2 являются типовыми и соответствуют стандарту ГОСТ 2479-79. АИР56В2 имеет мощность 0,25 кВт при фактической частоте вращения вала 2720 об/мин. Двигатель разработан для использования в сети переменного тока частотой 50 Гц и с напряжением 220/380 В (соединение обмоток Δ / Y ). Изоляция обмоток статора соответствует классу F и может выдерживать нагрев до 150ºС.Коэффициент полезного действия (КПД) составляет 68% — очень хороший показатель для электродвигателя малой мощности. Повышенная защита класса IP55,IP54 обеспечивает защиту от попадания пыли и влаги. Самым оптимальным режимом эксплуатации электромотора АИР56В2 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Трехфазные электромоторы АИР, ввиду их высокой востребованности, имеют несколько основных вариантов монтажного исполнения:

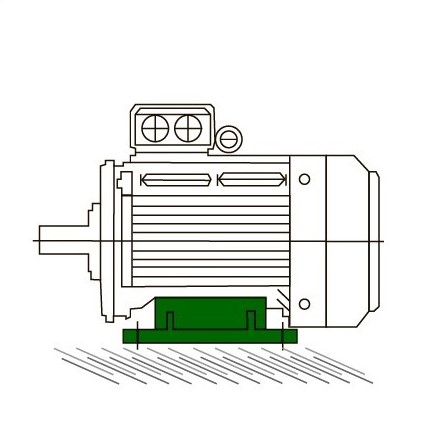

IM 1081 — электродвигатель АИР с лапами. Лапы позволяют установить двигатель параллельно к крепежной поверхности.

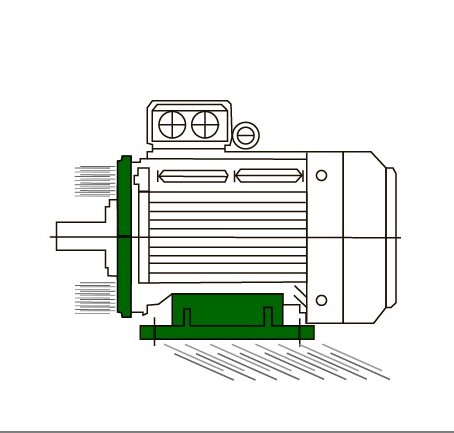

IM 2081 — электродвигатель АИР с лапами и фланцем. Комбинированное исполнение позволяет устанавливать двигатель как параллельно так и перпендикулярно к поверхности крепления.

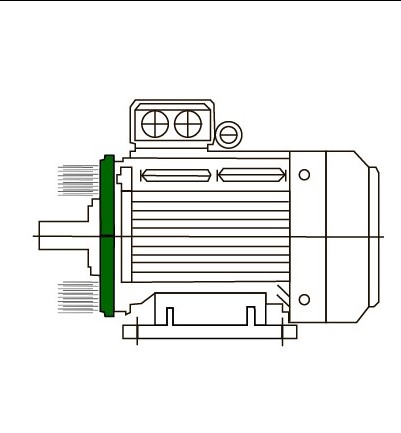

IM 3081 — электродвигатель АИР с фланцем. Фланец дает возможность установить двигатель перпендикулярно к крепежной поверхности.
Приведенные выше самые распространенные монтажные исполнения электродвигателей АИР делают их универсальными для различных областей применения.
IM2081 (лапы + фланец)

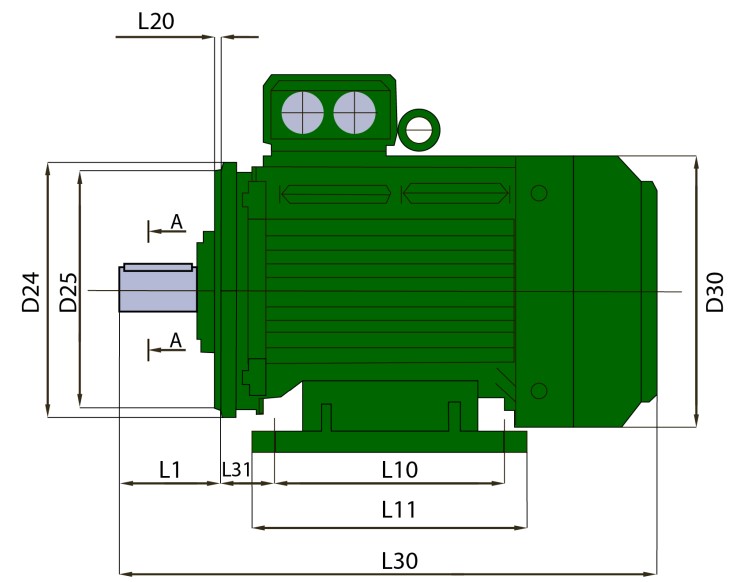

На данном чертеже изображен комбинированный электродвигатель АИР (лапы + фланец). Все обозначения и размеры соответствуют ГОСТ-стандарту.
IM1081 (лапы)
Электродвигатель АИР на лапах (исполнение IM1081) имеет те же размеры, что и комбинированный (IM2081), за исключением отсутствия фланца.
IM3081 (фланец)
Электродвигатель АИР с фланцем (исполнение IM3081) имеет те же размеры, что и комбинированный (IM2081), за исключением отсутствия лап.
Условные обозначения
L30 — длина электродвигателя
H31 — высота электродвигателя
D30 — диаметр корпуса электродвигателя
D24 — диаметр фланца
L1 — длина присоединительной части вала
L10 — продольное межосевое расстояние отверстий лап
L11 — длина лап
L20 — ширина привалочного торца фланца
L31 — расстояние крепления двигателя на лапах

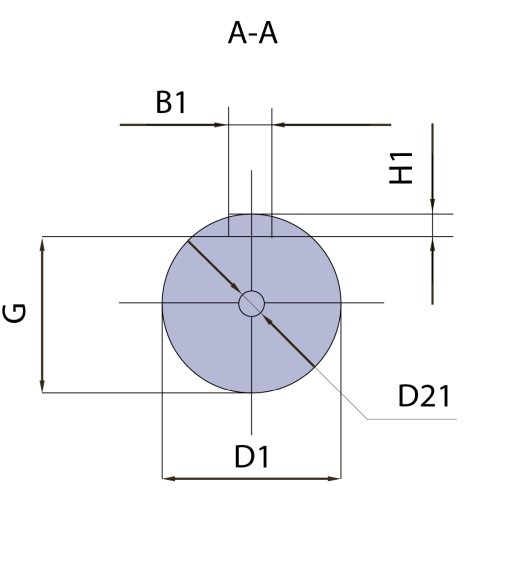

D1 — диаметр вала электродвигателя
G — толщина вала с учетом шпоночного паза
D10 — диаметр отверстий на лапах
D20 — межосевой диаметр отверстий фланца
D22 — диаметр отверстий фланца
D25 — диаметр привалочного торца фланца
H1 — высота шпонки
B1 — ширина шпонки
B10 — поперечное межосевое расстояние отверстий лап
B11 — поперечная ширина лап двигателя
H — высота оси двигателя (габарит)
D21 — диаметр отверстия в вале
Варианты подключений
На табличке каждого электродвигателя завод-изготовитель отмечает возможные варианты схем подключения обмоток в зависимости от напряжения питающей сети. В случае с двигателем АИР56В2 имеем: «Δ / Y 220/380», где:
Δ — схема «треугольник»;
Y — схема «звезда»;
220, 380 — напряжение сети (В), от которой может питаться мотор АИР56В2.
Для переключения обмоток из одной схемы на другую, а также для подвода кабеля питания, на двигателе имеется клеммная коробка.
Схема «звезда»
В электродвигателе АИР56В2 по умолчанию обмотки подключены по схеме «звезда» и его можно сразу подключать в сеть 380 В. Соединение «звезда» обеспечивает максимальный КПД электродвигателя.

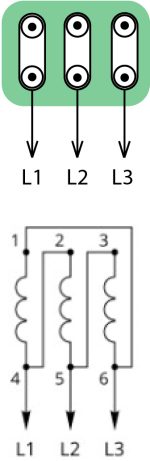

Схема «треугольник»
Схема «треугольник» используется в том случае, если двигатель нужно подключить к сети 220 В вместо 380 В.
ВНИМАНИЕ! Подключать трехфазный электродвигатель АИР56В2 по схеме «треугольник» нужно только через конденсатор. Потеря мощности будет 30%.
Как купить трехфазный электродвигатель АИР56В2 — 0,25 кВт, 3000 об/мин в Минске

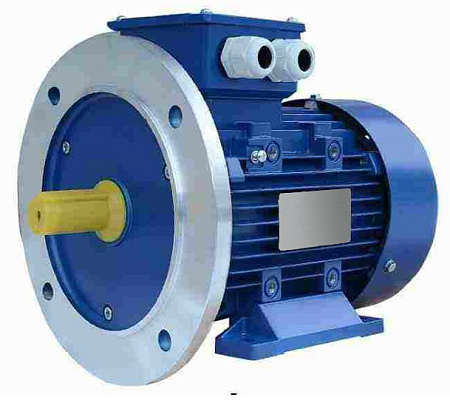

Общепромышленный асинхронный трехфазный электродвигатель АИР56В2.
Отличное качество, разумная цена, соответствие стандартам ГОСТ и проверенная десятилетиями надежность — все это преимущества электродвигателя АИР56В2 — 0,25 кВт.
