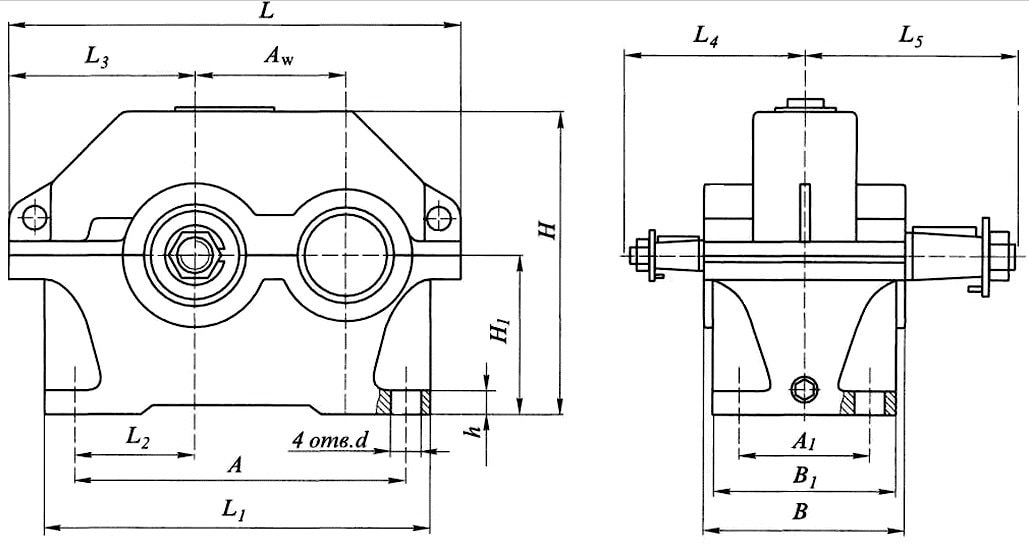

Редукторы цилиндрические одноступенчатые (с межосевым расстоянием тихоходной ступени до 250 мм) узкие горизонтальные общемашиностроительного применения типов 1ЦУ-100, 1ЦУ-125, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250 предназначены для увеличения крутящего момента и уменьшения частоты вращения.
Условия применения редукторов:
— нагрузка постоянная и переменная, одного направления и реверсивная;
— работа постоянная или с периодическими остановками;
— вращение валов в любую сторону
— частота вращения входного вала не должна превышать 1800 об/мин;
— атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
— климатические исполнения У, Т ( для категории размещения 1…3 ) и климатические исполнения УХЛ и О ( для категорий размещения 4 ) по ГОСТ 15150-69.
Пример условного обозначения редуктора при заказе:
1Ц2У-250-31,5-12-УЗ, ТУУ 29.1-24587406.003-2003 где:
1Ц2У — типоразмер редуктора;
250 — межосевое расстояние, мм;
31,5 — передаточное число;
12 — схема сборки;
У — климатическое исполнение;
3 — категория размещения.

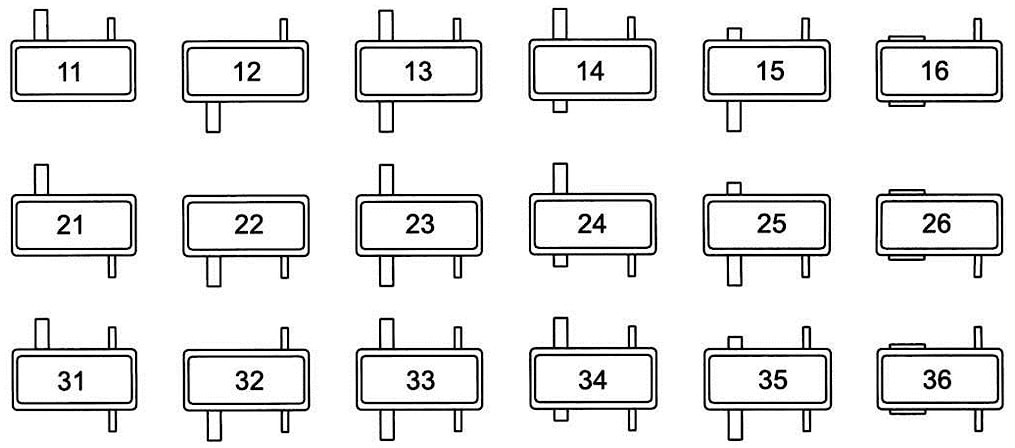

Противоположный выходной конец тихоходного вала редукторов, выполненных по вариантам сборки 14, 15, 24, 25, 34, 35 служит для присоединения приборов управления.
Редукторы по вариантам сборок 16, 26, 36 изготавливаются с полым тихоходным валом.
