Вентиляторы радиальные ВР 80-75 применяются в системах вентиляции помещений разных видов и назначения: общественного, жилого, производственного и т.д.
Аналог вентиляторов: ВР 80-70, ВР 86-77, ВЦ 4-70
Вентиляторы радиальные ВР 80-75 низкого давления одностороннего всасывания производятся по ТУ 4861-001-85589750.

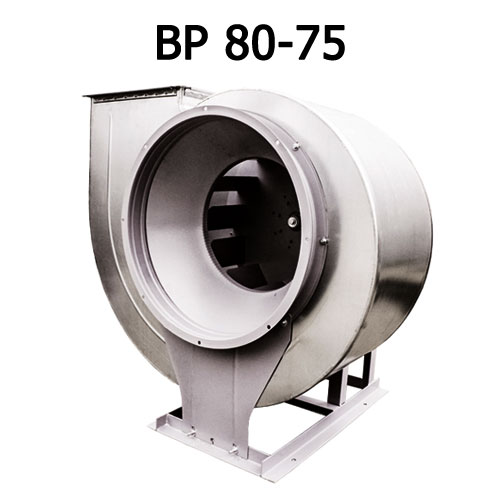

Вентилятор серии ВР 80-75 выполняется в моноблочной конструкции. На сварной раме установлен металлический корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные виброизоляционные прокладки).
Вентиляторы радиальные ВР 80-75 подлежат эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха – до +80С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.
Вентиляторы радиальные низкого давления ВР 80-75
Характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t0 окружающей среды -40…+40С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы радиальные низкого давления ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.
Вентиляторы радиальные низкого давления варианты изготовления
Индекс
Назначение и материалы
– Общепромышленное исполнение, материал – углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
