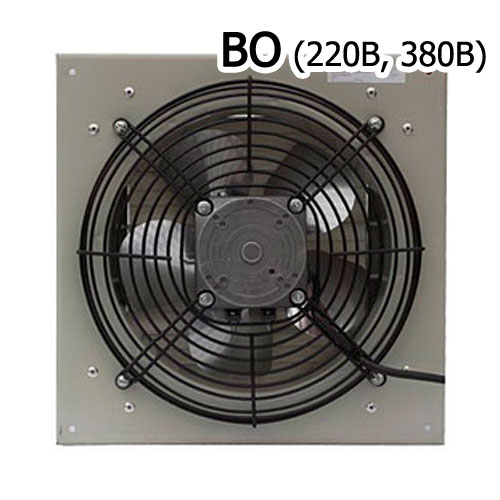

Вентиляторы осевые ВО 220В, 380В предназначены для отведения воздуха из помещений зданий и сооружений промышленного, общественного, коммунального и сельскохозяйственного назначения.
Конструкция
Вентиляторы осевые ВО 220В, 380В состоят из корпуса, рабочего колеса, электродвигателя и защитного ограждения. Корпус состоит из опорной плиты и короба, в котором установлен гравитационный клапан.
В стандартном исполнении вентиляторы вытяжные, направление потока воздуха — от двигателя к рабочему колесу.

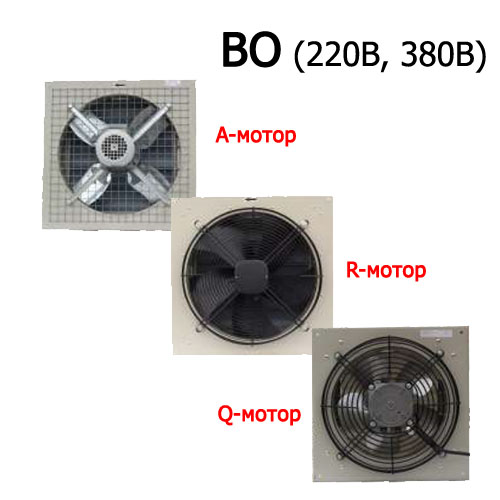

Вентиляторы комплектуются тремя типами электродвигателей:
асинхронный (двигатели серии АИР)
многополюсной однофазный двигатель (индекс Q)
двигатель с внешним ротором (индекс R)
Лопатки вентиляторов изготавливаются из оцинкованной стали или алюминия (индекс вентилятора Q).
МАРКИРОВКА
1- ВО: Вентилятор осевой стеновой
2- 4,0- типоразмер рабочего колеса (400 мм)
3- Тип электродвигателя
4- Мощность электродвигателя, Вт
5- Количество полюсов электродвигателя (параметр напрямую связан частотой вращения вала)
6- Напряжение питания электродвигателя (Е-220В, D-
380В)
Условия эксплуатации
Вентиляторы осевые ВО предназначены для перемещения не взрывоопасных газовых сред с температурой от -40 оС до +40оС, содержащих твердые примеси не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды от -40 оС до +40 оС.
Установка вентиляторов
Установка вентиляторов осевых ВО производится в стенах, оконных проемах здания и на строительных конструкциях.
Корпус вентилятора помещается в проем, монтажная плита фиксируется саморезами к стене.
Гарантийный срок эксплуатации: 18 месяцев
