Вентиляторы радиальные ВЦ 5-35, 5-45, 5-50 применяются в системах вентиляции и отопления, для кондиционирования помещений различного назначения и площадей.
ТУ 4861-001-85589750
Среднего давления
Одностороннего всасывания
Корпус – спиральный поворотный
Лопатки рабочего колеса – загнутые назад
Количество лопаток рабочего колеса: ВЦ 5-35 – 9, ВЦ 5-45 – 10, ВЦ 5-50 – 9.
Варианты направление вращения – правое, левое
ВЦ 5-35, 5-45, 5-50 – это вентиляторы, которые используются для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа, назначения и площадей; в пневмотранспортных системах пищевой промышленности, перемещающих сыпучие/гранулированные материалы; в других производственных системах, технологических установках.
Данное оборудование рассчитано на перемещение неагрессивных воздушных, газопаровоздушных сред, имеющих температуру до 80 градусов, содержащих до 0.1 г/куб.м твердых примесей, без липких и/или волокнистых включений. Допустимо их применение для перемещения смесей, вызывающих коррозию металлов, если ее скорость при этом не превысит 0.1 мм/год.
Одновременный запуск нескольких вентиляционных приборов этого типа без создания сети не рекомендован. Работа прибора на всасывание требует на выходе наличия диффузора.

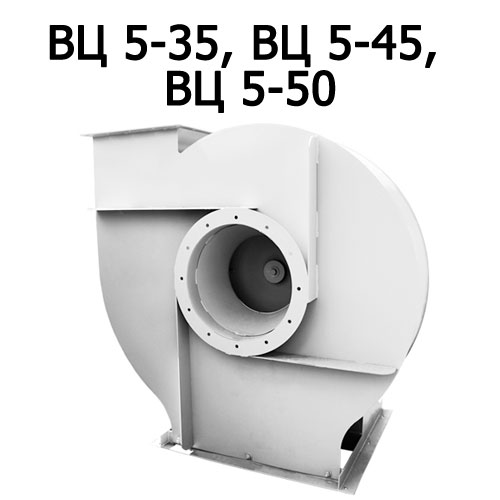

Вентиляторы радиальные ВЦ 5-35, ВЦ 5-45, ВЦ 5-50 промышленные
ВЦ 5-35, 5-45 и 5-50 максимально эффективны при эксплуатации в зонах с умеренным, тропическим климатами, 2-3-ей категорий размещения. После создания условий для защиты двигателей от внешней среды допустима установка приборов по 1-й категории. Допустимые параметры внешней температуры колеблются в диапазоне + 40… -40 градусов. Возможна эксплуатация в сейсмоопасных зонах.
Основные варианты изготовления
Индекс
Назначение и материалы
– Общепромышленные, материал – углеродистая сталь
К1 Коррозионностойкие, материал – нержавеющая сталь
В Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенные из разнородных металлов, коррозионностойкие, материал – нержавеющая сталь, латунь
Допустима замена обозначения «В» – взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.
Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.
