Назначение

Краны шаровые предназначены для перекрытия потоков различных сред, в качестве запорной арматуры на номинальное давление 1,6 МПа (16 кгс/см2) DN 25÷200.

Условия эксплуатации:

УХЛ1.1 по ГОСТ15150 с температурой окружающей среды от +40°С до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС.

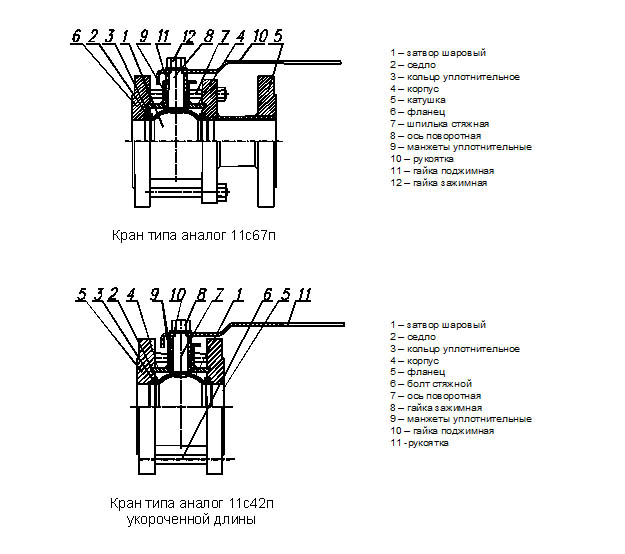

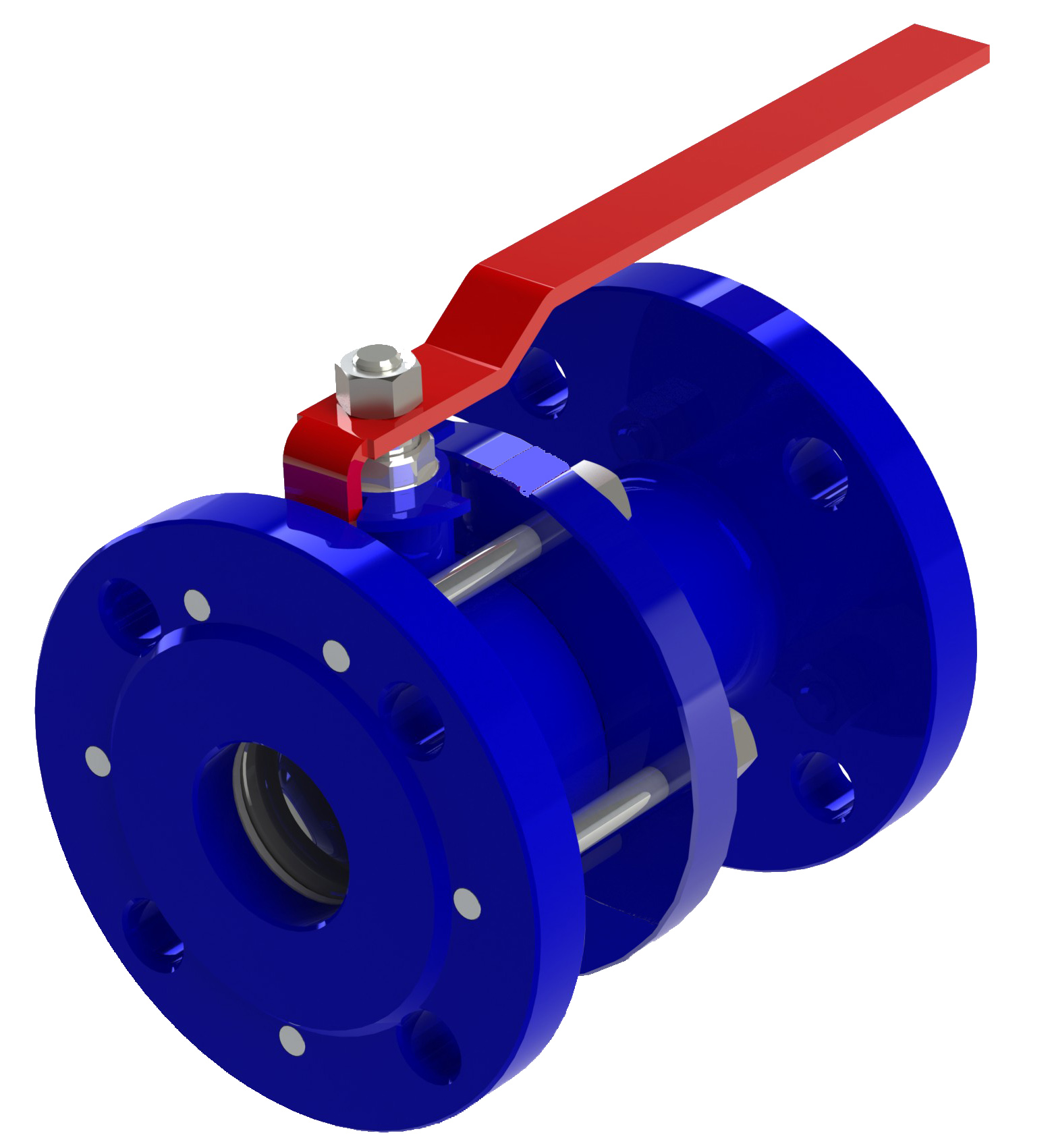

Конструкция:

Краны шаровые выпускаются двух типов по строительной длине: строительной длины первого ряда по ГОСТ 3326 (КШ,КШГ и КШУн (аналог 11с67п)) и уменьшенной строительной длины (укороченные КШуКШГу и КШУну (аналог 11с42п)).

Материалы основных деталей кранов:

корпус, рукоятка, патрубок, фланцы – сталь конструкционная;
шар – сталь нержавеющая;
седла уплотнительные – фторопласт;
шток – сталь углеродистая;
уплотнение штока – кольца из термостойкой резины.

Перекрываемая среда (см. табл.Расшифровка условного обозначения типа крана).

Гарантийный срок эксплуатации	24 месяца

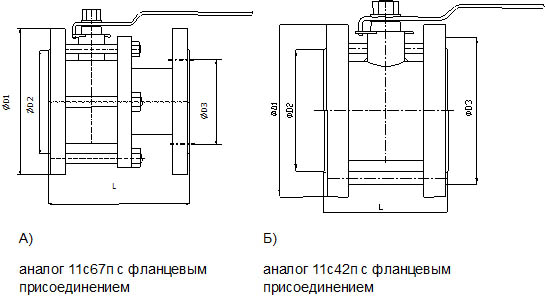

Присоединительные и установочные размеры кранов шаровых КШ и КШГ

Условное обозначение	Номинальный диаметр DN, мм	Эффективный диаметр Dэ, мм	PN, МПа	Размеры, мм				Масса, кг
Условное обозначение	Номинальный диаметр DN, мм	Эффективный диаметр Dэ, мм	PN, МПа	D1	D2	D3	L	Масса, кг
Полнопроходные КШ-ХХ-I-I-16 КШГ-ХХ-I-I-16 КШУн-ХХ-I-I-16 (11с67п)
	40	40	1,6	145	88	110	170	6,9
	50	50		160	103	125	178	9,3
	65	65		180	122	145	190	12,5
	80	80		195	138	160	205	15,8
	100	100		220	158	180	230	23,0
	125	125		260	188	245	254	32,0
	150	150		295	212	240	280	41,0
	200	200		335	264	295	330	83,0
Неполнопроходные КШ-ХХ/ХХ-I-I-16 КШГ-ХХ/ХХ-I-I-16 КШУн-ХХ/ХХ-I-I-16 (11с67п)	100	80	1,6	215	158	180	230	20,0
	125	100		245	188	210	254	29,0
	150	100		280	212	240	280	33,5
	200	150		335	268	295	330	48,0
Полнопроходные КШ-ХХ-I-I-25 и КШГ-ХХ-I-I-25 (11с67п)	50	50	2,5	160	103	125	178	9,0
	65	65		180	122	145	190	12,5
	80	80		195	138	160	210	15,5

Обозначение типа крана	Расшифровка
КШ	Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред аких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГ	Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544. Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШУн	Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
КШу	Кран шаровый с уменьшенной строительной длиной для жидких сред таких как вода и других жидкостей неагрессивных к материалам проточной части с температурой до 150°С, с классом герметичности затвора «В» по ГОСТ 9544
КШГу	Кран шаровый с уменьшенной строительной длиной для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора «А» по ГОСТ 9544.Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШГн у	Кран шаровый с уменьшенной строительной длиной для жидких сред неагрессивных к материалам проточной части с температурой до 150°С и газовых сред таких природных газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С и классом герметичности затвора «А» по ГОСТ 9544
