Пластинчатые теплообменники – это оборудование, используемое для обмена теплом между горячей и холодной средой. Их конструкция предполагает массив модульных панелей, разделённых прокладками из термостойкого материала. Такое оборудование применяется в пищевой, металлургической промышленности, а также некоторых других сферах. В этой статье рассмотрим принцип работы пластинчатых теплообменников, области их применения, а также виды устройств.
Принцип работы

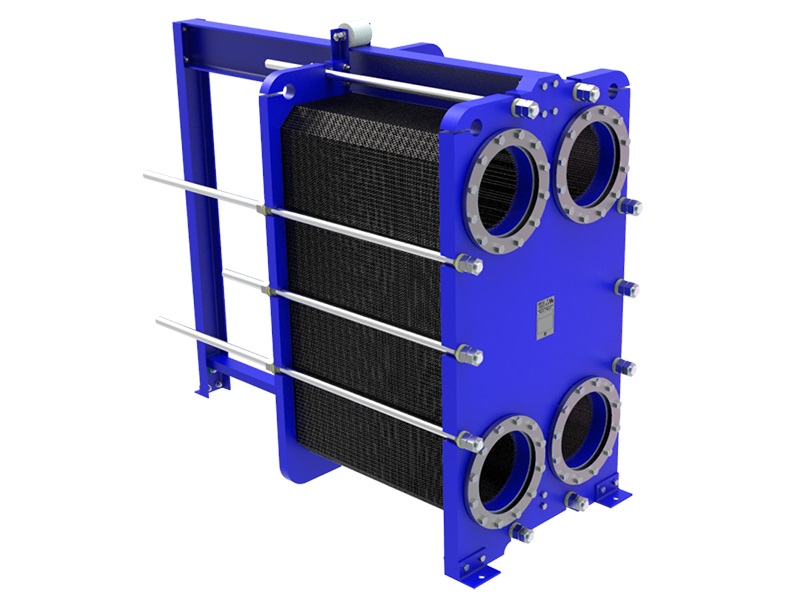

Теплообменники пластинчатого типа состоят из несколько компонентов:
прижимная плита;
неподвижная плита;
выходной и входной патрубок;
пластины с уплотнением.

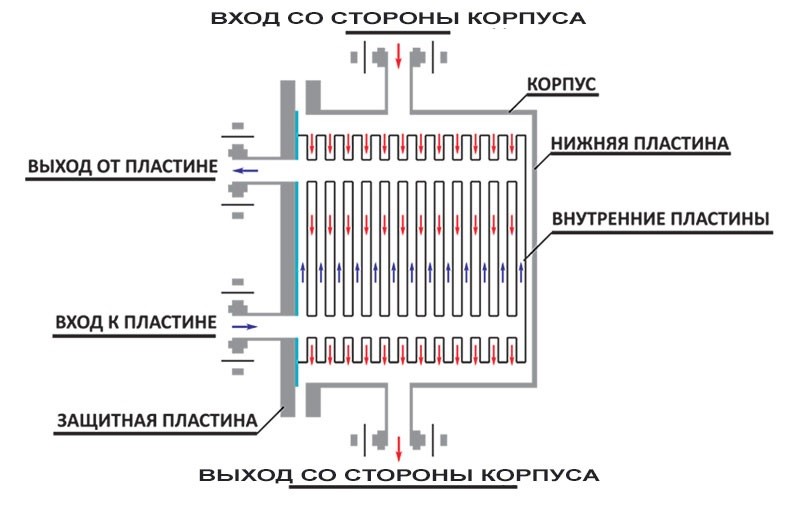

Такая конструкция позволяет оборудованию производить обмен теплом между двумя разными по температуре средами. Теплоноситель подаётся во входной патрубок с завихрением потока. Отдельно подаётся жидкость. Из-за особой технологии подачи разница между скоростью движения двух рабочих сред большая, что увеличивает эффективность теплообмена. Такая конструкция позволяет добиться максимального коэффициента полезного действия при использовании оборудования. Кроме того, во время движения теплоносителя он почти не сталкивается с сопротивлением, из-за чего на стенках прибора почти не образуется накипь.
Сферы применения
Пластичные теплообменники используются в нескольких отраслях для работы разного оборудования:
Пищевая промышленность. Используется в технологических процессах по производству спирта, сахара, пива, молочной продукции, масел на растительной основе и других продуктов питания. Применяются в основном паяльные и разборные типы обменников. Оборудование позволяет охлаждать произведённые продукты, а также проводить пастеризацию;
Нефтегазовая промышленность. В этом случае пластинчатые теплообменники встраиваются в другие системы, например, в систему химической подготовки. Используются для подогрева жидкостей или охлаждения горячего рабочего вещества на разных этапах технологического процесса. При этом оборудование для нефтегазовой промышленности делается из титановых пластин с устойчивыми к термическому и химическому воздействию уплотнителями;
Коммунальное теплоснабжение. В этой сфере пластинчатые теплообменники позволяют создавать независимые системы отопления. Также используются при монтаже тёплого пола, вентиляции, снабжения горячей водой, подогрева жидкости в бассейнах или бойлерах. В этом случае используется компактное оборудование с малой мощностью;
Металлургическая промышленность. В этой отрасли теплообменники нужны для охлаждения оборудования, а также некоторых видов рабочей жидкости. Некоторые металлургические агрегаты, например, прокатные станы, печи для плавки или ковши очень сильно нагреваются во время работы, из-за чего требуют быстрого охлаждения;
Судостроение. На кораблях оборудование для обмена тепла охлаждает главный двигатель, а также остальные компоненты механизма. На некоторых судах пластинчатые устройства используются для создания закрытого контура отопления. При этом в качестве рабочего вещества часто используется морская вода.
Виды пластинчатых теплообменников
В разных сферах используют пластинчатые теплообменники разных видов:
Разборные теплообменники. Обладают гибкостью в обслуживании и ремонте. Их конструкция позволяет легко разбирать и очищать, что делает их подходящими для приложений, где могут накапливаться отложения или мусор. Состоят из сменных пластин или трубок, которые можно легко извлечь и очистить. Это позволяет удлинить срок службы теплообменника и поддерживать его эффективность. Используются в отопительных системах жилых зданий и помещений, климатических и холодильных аппаратах, а также для горячего водоснабжения.
Паяные теплообменники. Состоят из пластин, которые припаиваются друг к другу, образуя плоскую или волновую поверхность. Между пластинами проходят две среды для передачи тепла. Пайка обеспечивает надежное соединение и отличную теплопроводность. Паяные теплообменники обычно компактны и эффективны. Используются в системах кондиционирования и вентиляции.
Сварные теплообменники. Изготавливаются путем сваривания трубок или кожухов вместе. Это создает прочное и герметичное соединение. Они часто используются в системах с высоким давлением и/или агрессивными средами, так как свариваемые соединения могут быть более надежными, чем механические соединения.
Выбор между этими видами теплообменников зависит от ряда факторов, включая требования к теплообмену, типы рабочих сред, давление, температура и степень доступности для обслуживания
