Насосы серии CDM/CDMF — вертикальные, многоступенчатые, центробежные, повысительные, оснащены двигателем YE3. Входной и выходной патрубки находятся на одной оси. Насосы могут изготавливаться из стали AISI 304, AISI 316 и чугуна.Вертикальные многоступенчатые насосы FANCY из нержавеющей стали и чугуна серии CDMF/CDM предназначены для водоснабжения и повышения давления, систем полива, для моечных установок, станции водоподготовки, циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования, подпитка котлов, в пищевой и фармацевтической промышленности и др.

Вертикальные многоступенчатые насосы FANCY из нержавеющей стали 304/чугуна серии CDM/CDMF – это нормальновсасывающие насосы, оснащенные двигателем класса энергоэффективности IE3.

Насос вертикальный многоступенчатый из нержавеющей стали/чугуна FANCY серии CDM/CDMF — рабочие параметры:

Параметры: расход до 110 м3/ч., напор до 305 м.
Перекачиваемая жидкость: чистая вода
Диапазон температуры жидкости: от -10 °C до +120 °C.
Диапазон температуры окружающей среды: -10 °C до +50 °C.
Максимальное рабочее давление: 25 Бар.

Насос вертикальный многоступенчатый из нержавеющей стали/чугуна FANCY серии CDM/CDMF — особенности конструкций:

Материалы :
CDMF — корпус, рабочие колеса, вал — нержавеющая сталь AISI 304
CDM — основание насоса — чугун, рабочие колеса, вал — нержавеющая сталь AISI 304
Качественный подшипник, износостойкое механическое уплотнение.

Насос вертикальный многоступенчатый из нержавеющей стали/чугуна FANCY серии CDM/CDMF — области применения:

Насосы FANCY из нержавеющей стали серии CDM/CDMF подходят для многих применений, требующих надежности и эффективности при низком энергопотреблении, таких как: водоснабжение и повышение давления, систем полива, для моечных установок, станции водоподготовки, циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования, подпитка котлов, в пищевой и фармацевтической промышленности, теплицы, системы орошения, холодильные машины, системы фильтрации, системы пожаротушения, индукционное отопление и др.

Условия эксплуатации:

Вертикальные многоступенчатые насосы FANCY из нержавеющей стали 304 / чугуна серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Жидкость перекачиваемая насосом FANCY не должна быть агрессивной к нержавеющей стали.

Монтаж и эксплуатация насосов FANCY из нержавеющей стали/чугуна серии CDM/CDMF

Многоступенчатые насосы FANCY из нержавеющей стали поставляются в готовом к работе виде. В комплектацию поставки входит инструкция по эксплуатации и гарантийный талон. Гарантия на все насосное оборудование FANCY составляет 2 года.

Параметры	расход до 110 м3/ч., напор до 305 м., мощность до 45 кВт
Перекачиваемая жидкость	Чистая вода
Температура перекачиваемой жидкости	от -10 °C до +120 °C.
Макс, рабочее давление	25 бар
Класс защиты	IP 55.
Класс изоляции	F
Напряжение питания:	220/380/400/440 V / 50 Гц
Материалы	корпус, рабочие колеса, вал — нержавеющая сталь AISI 304 основание насоса — чугун, рабочие колеса, вал — нержавеющая сталь AISI 304 Качественный подшипник, износостойкое механическое уплотнение.
Бренд	FANCY

Вертикальные многоступенчатые насосы FANCY из нержавеющей стали и чугуна серии CDMF/CDM предназначены для водоснабжения и повышения давления, систем полива, для моечных установок, станции водоподготовки, циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования, подпитка котлов, в пищевой и фармацевтической промышленности и др.

Технические данные насосов FANCY серии CDM/CDMF

Модель	DN	Мощность		Q=Подача
				л/мин 0	8.3	11.7	16.7	20	23.3	26.7	30	33.3	36.7	40	46.7	50	53.3	60	66.7	73.3
				м3/ч 0	0.5	0.7	1	1.2	1.4	1.6	1.8	2	2.2	2.4	2.8	3	3.2	3.6	4	4.4
	мм	квт	hp	H=Подача(м)

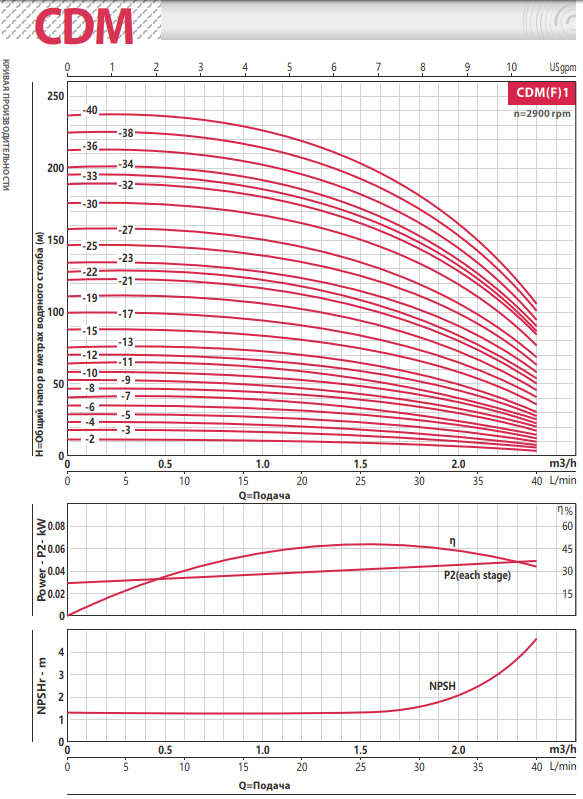

CDM 1-2	25×25	0.37	0.5	11.8	11.5	11.2	10.5	10.3	9.7	9	8	6.8	5.5	4	—	—	—	—	—	—
CDM 1-3	25×25	0.37	0.5	17.5	17	16.8	16	15.6	14.8	13.5	12	10	8.5	6	—	—	—	—	—	—
CDM 1-4	25×25	0.37	0.5	23.5	23	22.5	21.5	21	19.8	18	16	13.5	11	8	—	—	—	—	—	—
CDM 1-5	25×25	0.37	0.5	29	28.5	28	27	26	24.5	22.5	20	17	14	10	—	—	—	—	—	—
CDM 1-6	25×25	0.37	0.5	35	34.5	34	32.5	31.5	30	27	24	20.5	17	12.5	—	—	—	—	—	—
CDM 1-7	25×25	0.37	0.5	41	40.5	40	39	37	35	32	28	24	20	15	—	—	—	—	—	—
CDM 1-8	25×25	0.55	0.75	47	46	45.5	43.5	42	40	37	33	29	24.5	18	—	—	—	—	—	—
CDM1-9	25×25	0.55	0.75	52.5	52	51.5	49	47	44.5	41	37	32	27	20.5	—	—	—	—	—	—
CDM 1-10	25×25	0.55	0.75	58.5	58	57	55	52.5	50	46	42	37	31	23	—	—	—	—	—	—
CDM1-11	25×25	0.55	0.75	64	63.5	63	61	58.5	55	51	46	40	33.5	255	—	—	—	—	—	—
CDM 1-12	25×25	0.75	1	70	69	68.5	67	64.5	61	57	52	45.5	37	28	—	—	—	—	—	—
CDM1-13	25×25	0.75	1	75.5	75	74.5	73	70	66.5	61.5	56	49	40.5	31	—	—	—	—	—	—
CDM 1-15	25×25	0.75	1	87.5	86.5	85.5	84	81	76.5	71	65	57	47	36	—	—	—	—	—	—
CDM 1-17	25×25	1.1	1.5	99	98	97	95	91.5	86.5	81	73	64	53	41	—	—	—	—	—	—
CDM 1-19	25×25	1.1	1.5	110	109	108	106	103	98	91	82	72	59	46	—	—	—	—	—	—
CDM1-21	25×25	1.1	1.5	122	121	120	117	113	107	100	90	78	65	50	—	—	—	—	—	—
CDM1-22	25×25	1.1	1.5	128	127	126	122	118	112	105	95	83	69	54	—	—	—	—	—	—
CDM 1-23	25×25	1.5	2	134	133	132	128	123	118	111	102	90.5	76.5	58	—	—	—	—	—	—
CDM 1-25	25×25	1.5	2	146	145	144	139	134	128	121	111	98	83	63	—	—	—	—	—	—
CDM 1-27	25×25	1.5	2	158	157	155	150	145	138	130	119	106	90	69	—	—	—	—	—	—
CDM 1-30	25×25	1.5	2	175	174	172	167	161	154	145	133	118	100	77	—	—	—	—	—	—
CDM1-32	25×25	2.2	3	189	188	186	180	174	166	155	143	129	110	85	—	—	—	—	—	—
CDM1-33	25×25	2.2	3	195	194	192	186	180	171	160	148	133	113	87	—	—	—	—	—	—
CDM 1-34	25×25	2.2	3	200	199	198	192	185	176	165	152	137	117	90	—	—	—	—	—	—
CDM 1-36	25×25	2.2	3	212	211	209	203	196	186	175	161	145	124	95	—	—	—	—	—	—
CDM 1-38	25×25	2.2	3	225	224	221	215	208	197	185	171	153	131	101	—	—	—	—	—	—
CDM 1-40	25×25	2.2	3	237	236	233	226	219	208	195	180	161	138	106	—	—	—	—	—	—

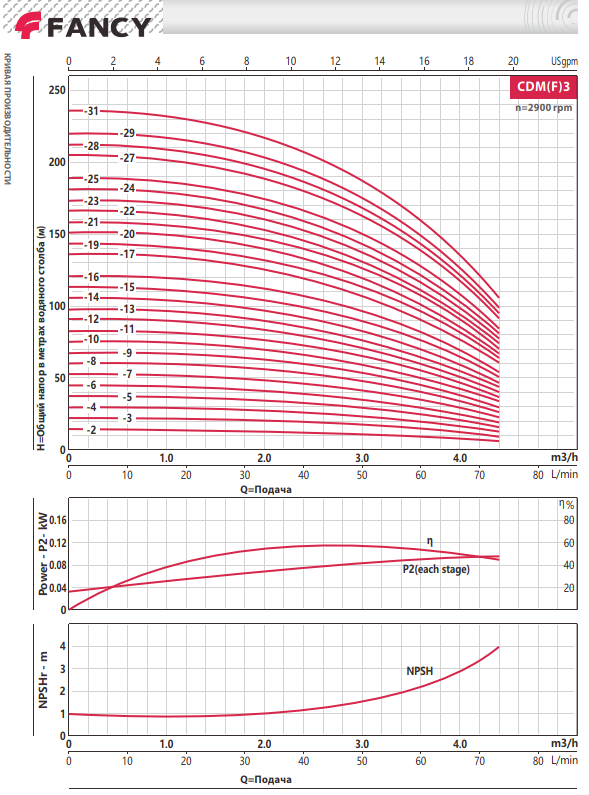

CDM 3-2	25×25	0.37	0.5	14.7	—	—	—	14	14	13.5	13	13	13	12.5	11.5	11	10.5	9.5	8	6
CDM 3-3	25×25	0.37	0.5	22.2	—	—	—	21.5	21	21	21	20.5	20	19.5	18	17	16.5	15	12.5	9.5
CDM 3-4	25×25	0.37	0.5	29.7	—	—	—	29	29	28.5	28	27.5	27	26	24	23	22	20	17	13
CDM 3-5	25×25	0.55	0.75	37.2	—	—	—	36	36	35	34	33.5	33	32	30	29	28	25	21	16
CDM 3-6	25×25	0.55	0.75	45	—	—	—	43.5	43	42.5	42	41	40	39	36.5	35	33.5	30	25	19.5
CDM 3-7	25×25	0.75	1	52.5	—	—	—	51	51	50	50	49	48	46	43	41	39.5	35	30	23
CDM 3-8	25×25	0.75	1	60	—	—	—	58.5	58	58	57	56	55	53	49	47	45	40	34	26.5
CDM 3-9	25×25	1.1	1.5	675	—	—	—	66	66	65	64	63	62	60	56	53	51	45	38	30
CDM 3-10	25×25	1.1	1.5	75	—	—	—	73	73	72	71	70	68	66	61	59	56	50	42	33.5
CDM 3-11	25×25	1.1	15	82.5	—	—	—	80	80	79	78	77	75	73	68	65	62	55	47	37
CDM 3-12	25×25	1.1	15	90	—	—	—	88	87	86	85	83	81	79	74	71	67	59	50	40.5
CDM 3-13	25×25	1.5	2	98	—	—	—	95	94	93	92	90	88	86	80	77	73	64	54	44
CDM3-14	25×25	1.5	2	105	—	—	—	102	102	101	100	98	95	92.5	86	83	78	69	58	47
CDM 3-15	25×25	1.5	2	113	—	—	—	110	109	108	107	105	103	100	94	90	86	76	64	51
CDM 3-16	25×25	1.5	2	120	—	—	—	118	117	116	114	112	110	107	100	96	92	81	69	54
CDM 3-18	25×25	2.2	3	136	—	—	—	133	132	130	128	126	123	120	113	108	102	90	76	61
CDM 3-19	25×25	2.2	3	143	—	—	—	140	139	137	135	132	129	126	119	114	108	96	82	64
CDM 3-20	25×25	2.2	3	151	—	—	—	148	146	144	142	140	137	133	125	120	114	100	85	67
CDM 3-21	25×25	2.2	3	158	—	—	—	155	154	152	150	147	144	140	131	126	120	106	90	71
CDM3-22	25×25	2.2	3	166	—	—	—	162	160	158	156	154	150	146	137	132	125	110	93	74
CDM 3-23	25×25	2.2	3	173	—	—	—	170	168	166	164	161	157	153	144	138	131	115	97	78
CDM 3-24	25×25	2.2	3	181	—	—	—	177	175	173	171	168	164	160	150	144	137	120	101	81
CDM 3-25	25×25	3	4	188	—	—	—	185	183	181	178	175	171	166	156	150	142	125	105	85
CDM 3-27	25×25	3	4	204	—	—	—	200	198	195	192	188	184	180	169	162	155	138	117	92
CDM 3-28	25×25	3	4	212	—	—	—	207	205	202	199	195	191	187	175	168	160	143	121	95
CDM 3-29	25×25	3	4	220	—	—	—	215	213	210	207	203	199	194	182	175	167	148	126	99
CDM 3-31	25×25	3	4	235	—	—	—	230	227	224	220	216	212	207	194	187	178	159	134	106

Модель	DN	Мощность		Q=Подача
				л/мин 0	42	50	67	83	100	117	133	142	167	200	233
				м³/ч 0	2.5	3	4	5	6	7	8	8.5	10	12	14
	мм	квт	hp	H=Напор(м)

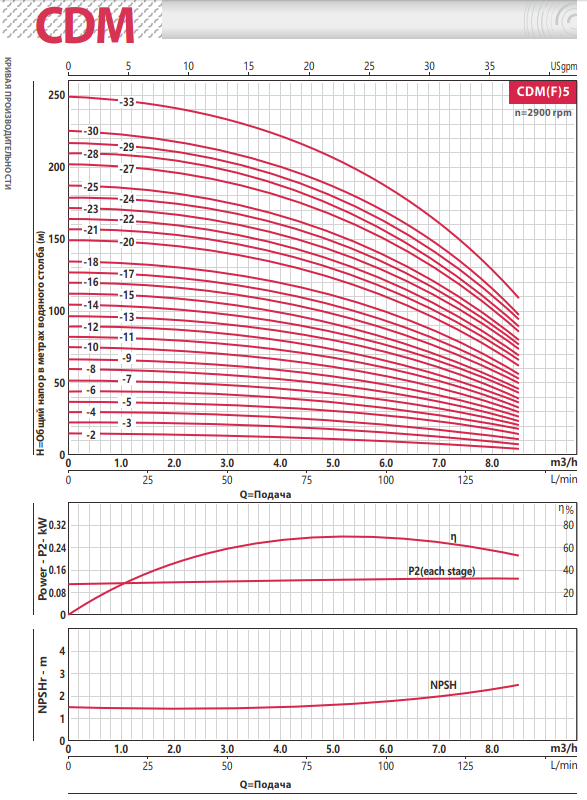

CDM 5-2	32×32	0.37	0.5	14.7	13.5	13.3	12.5	11.5	9	7	5	4	—	—	—
CDM 5-3	32×32	0.55	0.75	22.1	21	20.5	19	17.5	15	12	9	7.5	—	—	—
CDM 5-4	32×32	0.55	0.75	29.5	28	27.5	26	24	21	17	13	11	—	—	—
CDM 5-5	32×32	0.75	1	37	35	34.5	33	30	27	23	18	15	—	—	—
CDM 5-6	32×32	1.1	1.5	44.5	42	41.5	40	37	33	27	21	18	—	—	—
CDM 5-7	32×32	1.1	1.5	52	49.5	48.5	46	42.5	38.5	31.5	24.5	21	—	—	—
CDM 5-8	32×32	1.1	1.5	59	57	56	53	49	44	36	28	24	—	—	—
CDM 5-9	32×32	1.5	2	67	64	63	60	55	49.5	41.5	31.5	27	—	—	—
CDM 5-10	32×32	1.5	2	74.5	71	70	66	62	55	46	35	30	—	—	—
CDM 5-11	32×32	1.5	2	82	78	77	73	68	61	51	39	33	—	—	—
CDM 5-12	32×32	2.2	3	89.5	85	84	81	74.5	66	55	43	37	—	—	—
CDM 5-13	32×32	2.2	3	97	92	91	87	80	71	60	47	40	—	—	—
CDM 5-14	32×32	2.2	3	104	100	98	93	87	77	65	51	43.5	—	—	—
CDM 5-15	32×32	2.2	3	112	107	106	100	93	82	69	54	46.5	—	—	—
CDM 5-16	32×32	2.2	3	119	114	112	107	99	88	74	58	50	—	—	—
CDM 5-17	32×32	3	4	127	121	118.5	113	105	94	79	62	53	—	—	—
CDM 5-18	32×32	3	4	134	128	126	120	111	99	84	66	56	—	—	—
CDM 5-20	32×32	3	4	149	143	140	133	124	110	93	73	63	—	—	—
CDM 5-21	32×32	3	4	157	150	147	140	130	116	98	77	66	—	—	—
CDM 5-22	32×32	4	5.5	164	157	154	146	136	122	103	82	70	—	—	—
CDM 5-23	32×32	4	5.5	172	165	161	153	142	128	108	86	74	—	—	—
CDM 5-24	32×32	4	5.5	179	172	168	160	149	133	113	90	77	—	—	—
CDM 5-25	32×32	4	5.5	187	179	175	167	155	139	117	93	80	—	—	—
CDM 5-27	32×32	4	5.5	202	193	189	180	168	150	127	101	86	—	—	—
CDM 5-28	32×32	4	5.5	210	201	197	187	174	156	132	105	90	—	—	—
CDM 5-29	32×32	5.5	7.5	217	208	204	194	180	163	139	111	95	—	—	—
CDM 5-30	32×32	5.5	7.5	225	216	212	201	186	169	144	115	98	—	—	—
CDM 5-33	32×32	5.5	7.5	249	238	234	222	206	187	160	127	109	—	—	—

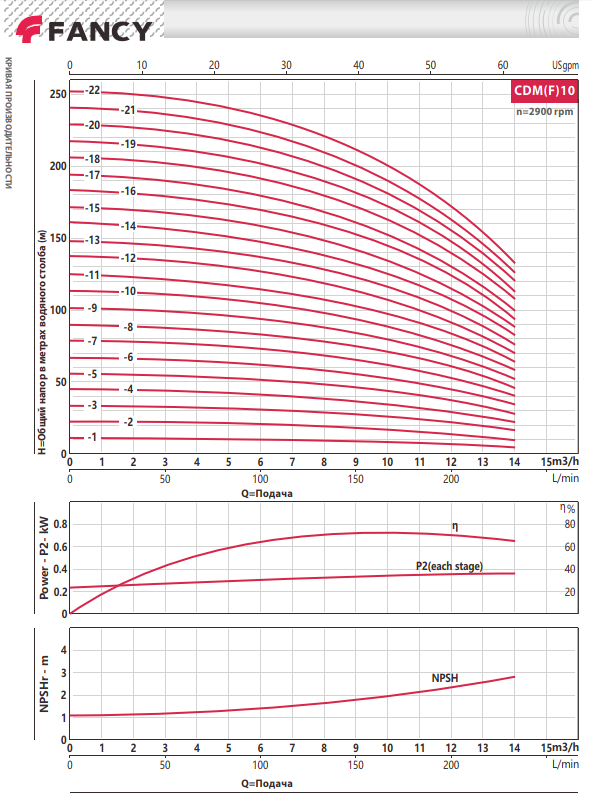

CDM 10-1	40×40	0.75	1	11	—	—	—	10.2	10	9.5	9	9	8	7	4.5
CDM10-2	40×40	0.75	1	22.2	—	—	—	21	20.5	20	19	18	16.5	13.5	9.5
CDM 10-3	40×40	1.1	1.5	33.3	—	—	—	31.5	31	30	28.5	28	25.5	22	16.5
CDM 10-4	40×40	1.5	2	44.5	—	—	—	42	41	40	38	37	34	29	22
CDM 10-5	40×40	2.2	3	56	—	—	—	52.5	51	50	48	47	43	37	28
CDM 10-6	40×40	2.2	3	67	—	—	—	63	62	60	58	57	52	44	34
CDM 10-7	40×40	3	4	78.5	—	—	—	74	73	71	69	67	62	52	40
CDM 10-8	40×40	3	4	90	—	—	—	85	84	82	79	77	71	60	46
CDM 10-9	40×40	4	5.5	101.5	—	—	—	96	94	92	89	87	80	67	52
CDM10-10	40×40	4	5.5	113	—	—	—	107	105	102	98	96	89	76	58
CDM10-11	40×40	4	5.5	124	—	—	—	118	115	112	108	106	98	84	64
CDM 10-12	40×40	4.5	6	137	—	—	—	129	127	123	119	116	107	91	70
CDM 10-13	40×40	5.5	7.5	147	—	—	—	140	138	134	130	127	116	99	76
CDM 10-14	40×40	5.5	7.5	160	—	—	—	151	148	144	139	136	125	106	82
CDM 10-15	40×40	5.5	7.5	171	—	—	—	162	159	154	149	145	134	114	88
CDM 10-16	40×40	7.5	10	183	—	—	—	173	170	165	159	155	144	123	94
CDM10-17	40×40	7.5	10	194	—	—	—	184	180	175	169	165	153	130	100
CDM10-18	40×40	7.5	10	205	—	—	—	195	191	186	180	176	163	141	108
CDM10-19	40×40	7.5	10	217	—	—	—	206	201	196	190	186	172	147	113
CDM 10-20	40×40	7.5	10	228	—	—	—	217	213	207	200	195	181	155	120
CDM 10-21	40×40	7.5	10	240	—	—	—	228	223	217	210	205	191	162	126
CDM 10-22	40×40	11	15	250	—	—	—	240	235	228	221	216	201	171	132

Модель	DN	Мощность		Q=Подача
				л/мин 0	133	167	200	233	250	267	300	333	367	400	433	467	483
				м³/ч 0	8	10	12	14	15	16	18	20	22	24	26	28	29
	мм	квт	hp	H=Напор(м)

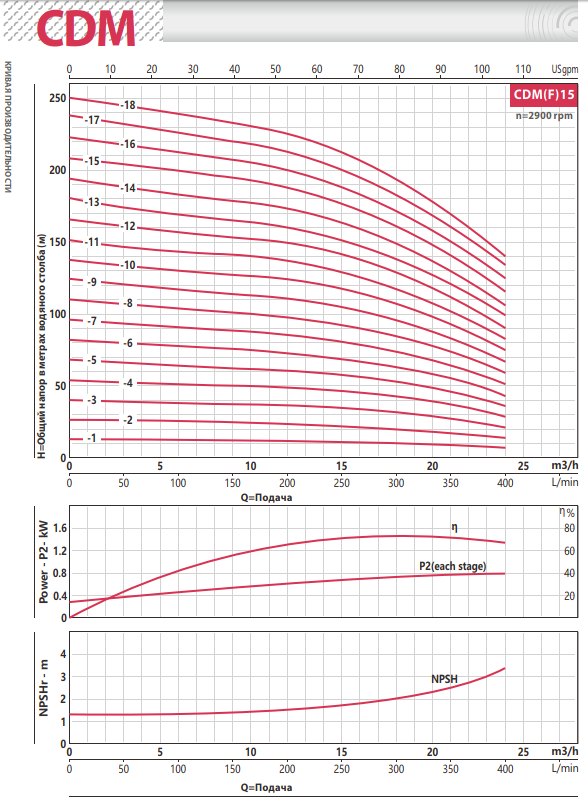

CDM15-1	50×50	1.1	1.5	12.6	12.2	12	11.8	11.5	11	10.5	10	9	8	6.5	—	—	—
CDM 15-2	50×50	2.2	3	26	24.5	24	23.5	23	22.5	21.5	20	18	16	13.5	—	—	—
CDM15-3	50×50	3	4	40	37.5	37	36.5	35.5	34.5	34	32	29	25	21	—	—	—
CDM15-4	50×50	4	5.5	54	50.5	50	49	47.5	47	46	43	39	34	28.5	—	—	—
CDM 15-5	50×50	4	5.5	68	63	62	61	59	58	57	53	48	42.5	36	—	—	—
CDM 15-6	50×50	5.5	7.5	82	76	75	73	71	69	67	63	58	52	43	—	—	—
CDM15-7	50×50	5.5	7.5	96	89	88	86	83	81	79	74	68	61	51	—	—	—
CDM 15-8	50×50	7.5	10	110	102	100	98	95	93	91	85	78	69	59	—	—	—
CDM 15-9	50×50	7.5	10	124	115	113	111	108	106	103	96	88	78	67	—	—	—
CDM 15-10	50×50	11	15	138	128	126	124	121	118	115	107	98	87	75	—	—	—
CDM 15-11	50×50	11	15	151	142	140	137	133	130	126	117	107	95	83	—	—	—
CDM 15-12	50×50	11	15	166	154	152	149	145	142	138	129	117	104	90	—	—	—
CDM 15-13	50×50	11	15	180	167	164	160	155	152	148	138	126	113	99	—	—	—
CDM15-14	50×50	11	15	194	180	177	173	168	165	160	149	136	122	106	—	—	—
CDM15-15	50×50	15	20	208	196	192	188	182	178	173	161	147	132	116	—	—	—
CDM15-16	50×50	15	20	222	209	205	200	194	189	184	172	157	142	125	—	—	—
CDM15-17	50×50	15	20	236	222	218	213	206	201	196	183	167	151	132	—	—	—
CDM15-18	50×50	15	20	250	235	231	225	218	213	207	194	177	160	141	—	—	—

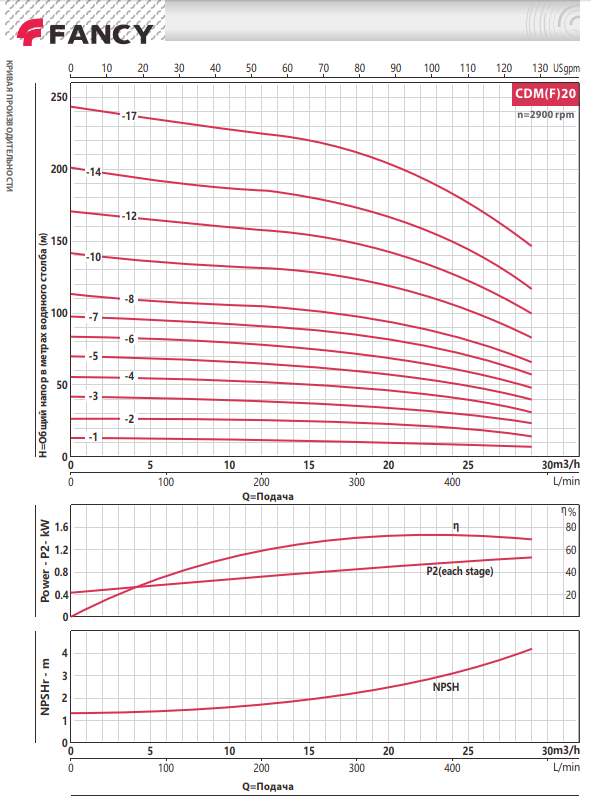

CDM 20-1	50×50	1.1	1.5	13.3	—	12.5	12.3	12	12	11.5	11	10.5	10	9.5	9	8	7
CDM 20-2	50×50	2.2	3	27.2	—	25.5	25	24.5	24.5	24	23	22	21	20	18	16	14.5
CDM 20-3	50×50	4	5.5	41.5	—	39.5	39	38	38	37	36	34.5	33	31	28	25	23.5
CDM 20-4	50×50	5.5	7.5	55.5	—	52.5	51	50	50	49	48	46	44	41	37	33	31.5
CDM 20-5	50×50	5.5	7.5	69.5	—	66	65	64	63	62	60	58	55	51	47	42	40
CDM 20-6	50×50	7.5	10	83.8	—	79	78	77	76	75	73	70	66	62	58	52	48
CDM 20-7	50×50	7.5	10	98	—	92.5	91	90	89	88	85	82	78	73	68	61	57.5
CDM 20-8	50×50	11	15	113	—	106	105	103	102	101	98	95	90	84	77	70	66
CDM 20-10	50×50	11	15	141	—	133	132	130	129	127	123	119	113	106	97	88	83
CDM 20-12	50×50	15	20	171	—	160	158	156	155	153	149	143	137	127	117	106	100
CDM 20-14	50×50	15	20	201	—	187	185	183	181	179	174	168	160	149	137	124	117
CDM 20-17	50×50	18.5	25	244	—	228	225	222	220	218	212	205	195	182	168	154	147
